Adapter Toyota 1UZ 3UZ - manual 6-biegów BMW M57n GS6-53DZ HGU HGK -184mm / 7.25" (P)

PMC Motorsport adapter / zestaw do konwersji / zestaw sprzęgła Toyota Lexus V8 UZ 1UZ 3UZ – 6-biegów manual BMW M57N2 ZF GS6-53DZ HGU HGK 325d 330d – 184 mm / 7.25" POT (Ultralight Race)

Adapter umożliwiający połączenie (swap / konwersję) silnika Toyota / Lexus V8 UZ 1UZ-FE 3UZ-FE z manualną 6-biegową skrzynią biegów ZF GS6-53DZ HGU / HGK stosowaną w BMW z silnikiem wysokoprężnym M57N2 (E90 / E91 / E92 / E93 325d i 330d). Zestaw z kołem zamachowym Ultralight Race pod wielotarczowe sprzęgła 184 mm (7,25") typu POT – idealne rozwiązanie do driftu oraz amatorskiego i profesjonalnego motorsportu.

Planujesz wykonanie swapu Toyota / Lexus V8 UZ 1UZ 3UZ w swoim BMW (E30, E36, E46, E34, E39, E90, E91, E92, E60, E61, E81, E82, E87)? Nasz adapter to niezawodne rozwiązanie. Zamień automatyczną skrzynię biegów na manualną z BMW i zyskaj nowe możliwości.

Adaptery PMC Motorsport to nie tylko konwersja skrzyni automatycznej na manualną w samochodach z silnikiem Toyota / Lexus V8 UZ, ale także wsparcie w realizacji swapu UZ w BMW oraz innych pojazdach, takich jak Nissan czy Mazda.

Aluminiowy adapter skrzyni biegów zaprojektowany, żeby maksymalnie uprościć montaż skrzyni biegów, unikając radykalnych działań, takich jak ucinanie całego dzwonu skrzyni – zostaje jedynie przygotowanie otworu na rozrusznik. Customowe koła zamachowe dedykowane do adapterów PMC Motorsport wykonane są z aluminium z wymienną powierzchnią cierną, sprawdzane i wyważane przed wysyłką. Koło Ultralight Race zaprojektowane pod sprzęgła 184 mm (7,25") typu POT – jako wzór posłużyły dociski Tilton OT-II Cerametallic 7.25" w wersji dwutarczowej (66-312xxx) i trzytarczowej (66-013xxx). Grubość adaptera: 20 mm (0,78"). Mała średnica sprzęgła i niska masa układu zapewniają błyskawiczną reakcję silnika na gaz.

Adaptery skrzyni biegów PMC Motorsport to synonim precyzji i najwyższej jakości. Proces projektowania oparty na skanowaniu 3D oraz kontrola z użyciem ramienia pomiarowego zapewniają perfekcyjne dopasowanie. Produkcja na nowoczesnych maszynach CNC gwarantuje idealną współosiowość silnika i skrzyni, co jest kluczowe dla trwałości układu napędowego.

Dodatkowe informacje

Instrukcja montażu

Do montażu koła zamachowego niezbędne jest użycie koła zamachowego (wieńca) z wersji automatycznej Toyota / Lexus OE 32101-50010 oraz podkładki 4,5 mm między blokiem silnika a wieńcem, Toyota OE 32116-50010 (brak w zestawie). Koło zamachowe przykręcamy do wału korbowego dołączonymi śrubami z momentem 72 Nm (53,1 lb⋅ft) z użyciem kleju do gwintów. Łożysko oporowe i łapa sprzęgła pozostają z posiadanej skrzyni biegów – w przypadku łożyska dwupozycyjnego należy użyć pozycji 28,5 mm. Tubę prowadzącą skrzyni biegów (BMW OE 23 11 7 501 714) należy skrócić – zgodnie z grafiką poniżej. Do montażu adaptera należy użyć oryginalnego rozrusznika Toyota UZ (OE, brak w zestawie).

Najczęściej zadawane pytania

Do jakich silników pasuje ten adapter?

Do silników Toyota / Lexus V8 z rodziny UZ: 1UZ-FE (m.in. Lexus LS 400, SC 400, GS 400, Toyota Celsior, Crown, Soarer, Aristo) oraz 3UZ-FE (m.in. Lexus LS 430, GS 430, SC 430, Toyota Soarer, Crown Majesta).

Do jakich skrzyń biegów pasuje adapter?

Do 6-biegowej manualnej skrzyni ZF GS6-53DZ z BMW z silnikiem wysokoprężnym M57N2 w wersjach HGU (THGU) i HGK (THGK) – E90 / E91 / E92 / E93 325d i 330d. Skrzynia ma wieloklin 32,5x35-26N.

Czy trzeba ciąć dzwon skrzyni biegów?

Nie. Adapter zaprojektowano tak, aby uniknąć ucinania dzwonu – należy jedynie przygotować otwór na rozrusznik.

Jakie części muszę dokupić do montażu?

Koło zamachowe (wieniec) z wersji automatycznej Toyota / Lexus UZ, OE 32101-50010, oraz podkładkę dystansową 4,5 mm między blok silnika a wieniec, Toyota OE 32116-50010. Potrzebne są również: sprzęgło 184 mm (7,25") typu POT z tarczami 32,5x35-26N, wysprzęglik dedykowany do posiadanej skrzyni biegów oraz rozrusznik Toyota UZ (OE) – łożysko oporowe i łapę sprzęgła wykorzystujemy z posiadanej skrzyni biegów. Części te nie wchodzą w skład zestawu.

Jakie sprzęgło pasuje do koła zamachowego PMC?

Koło zamachowe Ultralight Race zaprojektowano pod sprzęgła 184 mm (7,25") typu POT. Wzorem były dociski Tilton OT-II Cerametallic 7.25" – dwutarczowy 66-312xxx oraz trzytarczowy 66-013xxx. Pasują również inne sprzęgła spełniające wymiary Tilton. Tarcze sprzęgła muszą mieć wieloklin 32,5x35-26N (26 zębów) do skrzyni ZF GS6-53DZ – np. Tilton 64185-8-VV-55 (dwutarczowe) lub Tilton 64185-4-VTV-55 (trzytarczowe). Docisk, tarcze, łożysko oporowe, łapa sprzęgła i wysprzęglik nie wchodzą w skład zestawu.

Czy trzeba modyfikować skrzynię biegów?

Tak. Przy montażu sprzęgła 184 mm należy skrócić tubę prowadzącą skrzyni biegów (BMW OE 23 11 7 501 714), a w przypadku łożyska dwupozycyjnego ustawić je na pozycji 28,5 mm. Sposób wykonania pokazuje grafika w sekcji „Instrukcja montażu”.

Czy zestaw nadaje się do auta na co dzień?

Nie. Koło Ultralight Race z wielotarczowym sprzęgłem 7,25" przeznaczone jest do motorsportu i driftu. Do samochodu użytkowanego na co dzień polecamy wersję adaptera z kołem zamachowym pod docisk BMW 240 mm.

Jaki rozrusznik należy zastosować?

Oryginalny rozrusznik Toyota UZ (OE). Rozrusznik nie wchodzi w skład zestawu.

Czy adapter pasuje również do automatycznej skrzyni ZF 8HP?

Tak. Sam adapter skrzyni biegów PMC Motorsport jest uniwersalny i pasuje do większości skrzyń biegów BMW (dotyczy adapterów wyprodukowanych po 2022 roku). Przy konwersji na automatyczną skrzynię ZF 8HP standardowe koło zamachowe należy zastąpić adapterem konwertera 8HP PMC Motorsport.

Co zawiera zestaw?

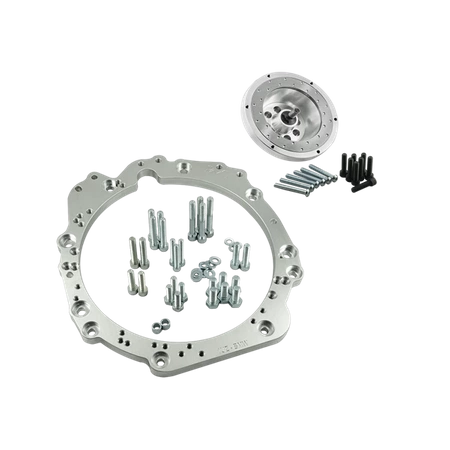

Aluminiowy adapter skrzyni biegów ze śrubami montażowymi, customowe koło zamachowe PMC Motorsport Ultralight Race 184 mm z wymienną powierzchnią cierną, śruby wału korbowego oraz śruby do mocowania docisku. Sprzęgło, łożysko oporowe, łapa sprzęgła i wysprzęglik nie wchodzą w skład zestawu – należy je dobrać do posiadanej skrzyni biegów.

Czy mogę kupić tylko adapter albo tylko koło zamachowe?

Tak. Każdy element zestawu jest dostępny osobno.

Czy cena zawiera cło przy wysyłce poza Unię Europejską?

Nie. Cena produktu i wycena wysyłki nie obejmują cła ani dodatkowych opłat, które mogą wystąpić w kraju odbiorcy.

Czy mogę kupić z VAT 0%?

Tak, jeśli jesteś klientem B2B spoza Polski z aktywnym numerem VAT UE (weryfikacja w systemie VIES) lub zamawiasz z wysyłką poza UE.

Czy do montażu wystarczy instrukcja z zestawu?

Instrukcja opisuje połączenie silnika ze skrzynią poza nadwoziem. W zależności od auta mogą być potrzebne dodatkowe modyfikacje: mocowania, poduszki, gródź silnika, tunel skrzyni, długość wału napędowego. Montaż zalecamy profesjonalistom.

Warto pamiętać, że lekkie sztywne koło zamachowe zapewnia bezkompromisową reakcję na gaz kosztem eliminacji fabrycznych elementów tłumiących. Przekłada się to na bardziej bezpośrednią pracę układu napędowego, co może skutkować naturalnym wzrostem słyszalności mechanizmów skrzyni biegów. Jest to pożądana charakterystyka w pojazdach sportowych, wynikająca ze sztywnego połączenia silnika z napędem
